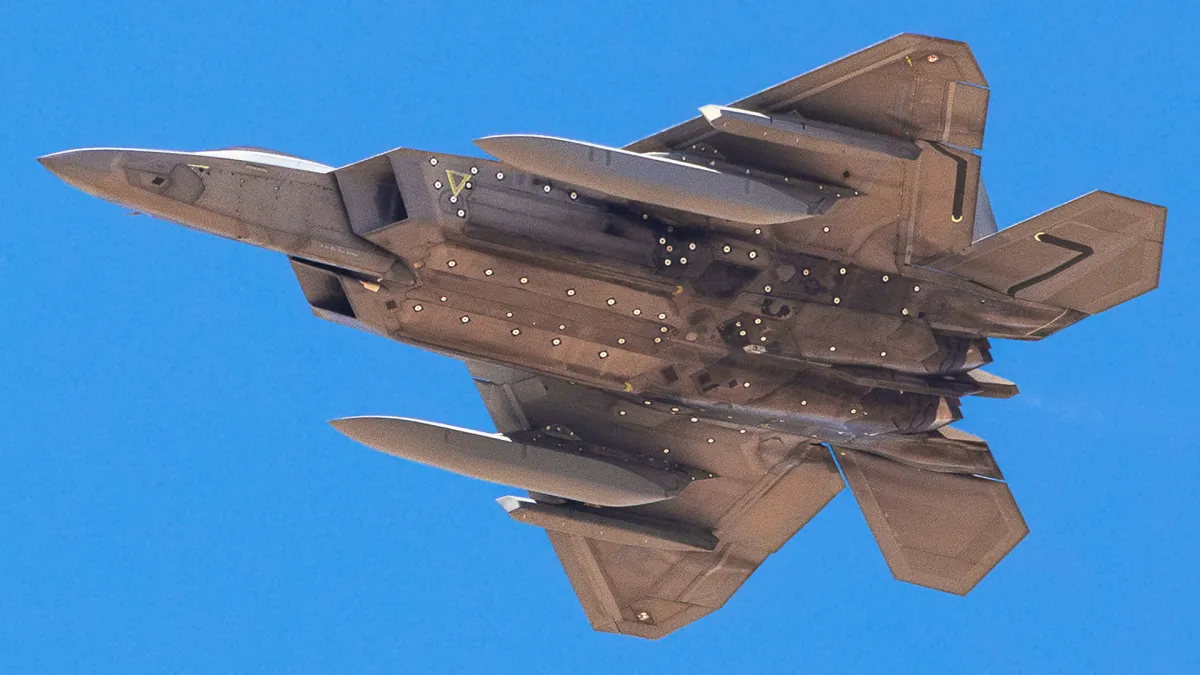

F-22 Raptor（猛禽）是美國洛克希德·馬丁公司和波音公司聯合研制的單座雙發高隱身性第五代戰斗機，也是世界上第一種進入服役的第五代戰斗機。F-22于2005年開始服役，主要用于美國空軍的空中優勢任務，是目前世界上最先進的戰斗機之一。
技術參數
| 參數 | 數值 |
|---|---|
| 機長 | 18.90米 |
| 翼展 | 13.56米 |
| 機高 | 5.08米 |
| 空重 | 19,700公斤 |
| 最大起飛重量 | 38,000公斤 |
| 動力系統 | 2臺普拉特·惠特尼F119-PW-100渦扇發動機 |
| 最大推力 | 單臺104千牛（軍推），156千牛（加力） |
| 最大速度 | 2.25馬赫（約2,410公里/小時） |
| 航程 | 2,960公里（無副油箱） |
| 實用升限 | 19,812米 |
| 爬升率 | 超過304.8米/秒 |
設計特點
隱身設計
采用菱形翼身融合設計，雷達吸波材料和S形進氣道，大幅降低雷達截面積（RCS），提高隱身性能。
超音速巡航
無需使用加力燃燒室即可達到1.82馬赫的巡航速度，增加作戰半徑和快速部署能力。
超機動能力
配備矢量推力發動機和先進飛控系統，實現過失速機動，增強空戰優勢。
先進航電
AN/APG-77有源相控陣雷達，可同時跟蹤30個目標并攻擊6個目標，具備低截獲概率特性。
武器系統
F-22的武器系統采用內部彈艙設計，以保持隱身性能。主要武器包括：
- 空對空導彈：AIM-9X響尾蛇、AIM-120C/D AMRAAM
- 空對地武器：GBU-32 JDAM、GBU-39小直徑炸彈、AGM-154聯合防區外武器
- 機炮：20毫米M61A2火神機炮
內部彈艙可攜帶6枚AIM-120C和2枚AIM-9X導彈，或根據任務需求配置不同的武器組合。
作戰能力
F-22具備以下作戰能力：
空中優勢
憑借隱身性能、超音速巡航和超機動能力，在空戰中占據優勢地位。
對地攻擊
可執行精確打擊任務，摧毀敵方地面目標，同時保持低可探測性。
情報收集
先進的傳感器系統可收集戰場情報，為聯合作戰提供支持。
電子戰
具備電子戰能力，可干擾敵方雷達和通信系統。
技術挑戰與應對
作為第五代戰斗機的先驅，F-22面臨以下技術挑戰：
- 隱身涂層維護：需要定期維護以保持隱身性能
- 復雜系統集成：航電系統和飛控系統的高度集成
- 成本控制：研發和維護成本高昂
針對這些挑戰，美國空軍采取了一系列措施，包括改進維護流程、升級航電系統和優化后勤保障。
RCS特征分析
F-22 Raptor的RCS（雷達截面積）特征是其隱身性能的核心指標。通過精心設計的菱形翼身融合結構、S形進氣道、雷達吸波材料（RAM）和邊緣對齊技術，F-22的RCS值在X波段僅為0.0001平方米級別，相當于一個鋼珠的雷達反射面積。這種極低的RCS值使得F-22能夠在敵方雷達探測范圍外發起攻擊，大幅提高生存能力。
對于防務科研機構而言，F-22的RCS特征是重要的研究對象。通過分析其雷達散射特性，可以開發更有效的反隱身雷達系統和隱身技術。西部制造提供高精度F-22縮比模型，用于雷達暗室測試和RCS特性研究。
紅外特征分析
F-22的紅外特征主要來自發動機尾焰、機體表面氣動加熱和電子設備散熱。為了降低紅外特征，F-22采用了矩形尾噴口設計、紅外抑制涂層和發動機排氣冷卻技術。這些措施大幅降低了F-22在紅外波段的可探測性，使其難以被紅外制導導彈和紅外搜索跟蹤系統發現。
西部制造的F-22縮比模型配備了模擬紅外特征的加熱元件，可用于紅外導引頭測試和紅外特征研究，為防空系統的紅外探測能力提供驗證手段。
縮比模型與目標識別
為了滿足科研和訓練需求，西部制造提供高精度F-22縮比模型和一比一模型。縮比模型主要用于雷達暗室測試、風洞試驗和作戰模擬，而一比一模型則用于視覺識別訓練、展覽展示和地面測試。
這些模型采用先進的制造工藝，精確復制F-22的外形特征和表面材料，確保RCS和紅外特征與真實飛機高度一致。通過這些模型，防務機構可以進行目標識別算法開發、雷達系統測試和作戰策略研究，提高對隱身目標的探測和識別能力。
總結
F-22 Raptor是美國空軍的空中優勢戰斗機，代表了當前戰斗機技術的最高水平。其隱身性能、超音速巡航能力、超機動能力和先進航電系統使其成為現代空中戰場的重要力量。雖然由于成本原因產量有限，但F-22的技術經驗為后續的F-35等戰斗機項目提供了寶貴參考。
對于防務科研機構和軍事愛好者來說，F-22不僅是一架先進的戰斗機，更是現代航空技術的典范。通過研究其RCS特征、紅外特征和目標識別特性，可以推動反隱身技術的發展，提高防空系統的作戰能力。西部制造的F-22模型產品為這些研究提供了重要的工具和手段。
